Elastyczne węże i przewody metalowe

Elastyczne węże metalowe są najczęściej dostarczane jako pospawane z armaturą i po testach ciśnieniowych jako gotowe przewody metalowe. Węże standardowo pracują w zakresie temperatur od ­ -200 °C do +550 °C, jednak należy pamiętać, że wartości maksymalne dla temperatur pracy nie pokrywają się z maksymalnymi ciśnieniami pracy dla danego węża.

Węże stalowe ze względu na budowę dzielimy na:

  • fałdowane poprzeczne (annular)
  • falowane spiralne (helical – patrz Przewody metalowe specjalnego zastosowania)
  • dodatkowo można stosować 1 lub 2 a czasem nawet 3 oploty stalowe w celu podniesienia ciśnień pracy. Dopuszczalna jest też wersja bez oplotu.

Produkowane przez nas węże metalowe mają trzy podstawowe zakresy elastyczności – bardzo elastyczne, węże o standardowej elastyczności, a także węże w wersji ciężkiej.

W temperaturach pracy przekraczających 160 °C większość gum używanych do produkcji węzy gumowych traci swoje własności. Przewody metalowe w temperaturach pracy powyżej 160 °C w zasadzie są jedyną alternatywą dla węży gumowych.

Stosując węże metalowe na parę, do dostarczania gazu lub paliwa do palników, czy do chłodzenia wodą, należy pamiętać o faktorach redukujących. Faktory takie stosowane są ze względu na różnice pomiędzy nominalnymi temperaturami pracy przy 20 °C, a temperaturami na instalacji.

Przewody metalowe produkowane przez firmę HOSEMANN POLSKA wykonane są ze stali nierdzewnej. Bardzo często stosujemy specjalne konstrukcje dedykowane pod potrzeby Klienta. Dostosowujemy rodzaj spawania oraz budowę węża wg potrzeb danej instalacji lub uwzględniając rodzaj medium i jego temperaturę lub sposób pracy. Potrafimy spawać węże w taki sposób aby  ich długość czasu pracy była wydłużona w stosunku do czasu pracy węży spawanych w klasyczny sposób. Dzieki naszemu KNOW HOW produkowane przewody metalowe osiągają bardzo dobre czasy pracy  poprzez zastosowanie specjalnej technologi i kroków w spawaniu. Zapraszamy do zapoznania się z otrzymanymi przez nas referencjami.

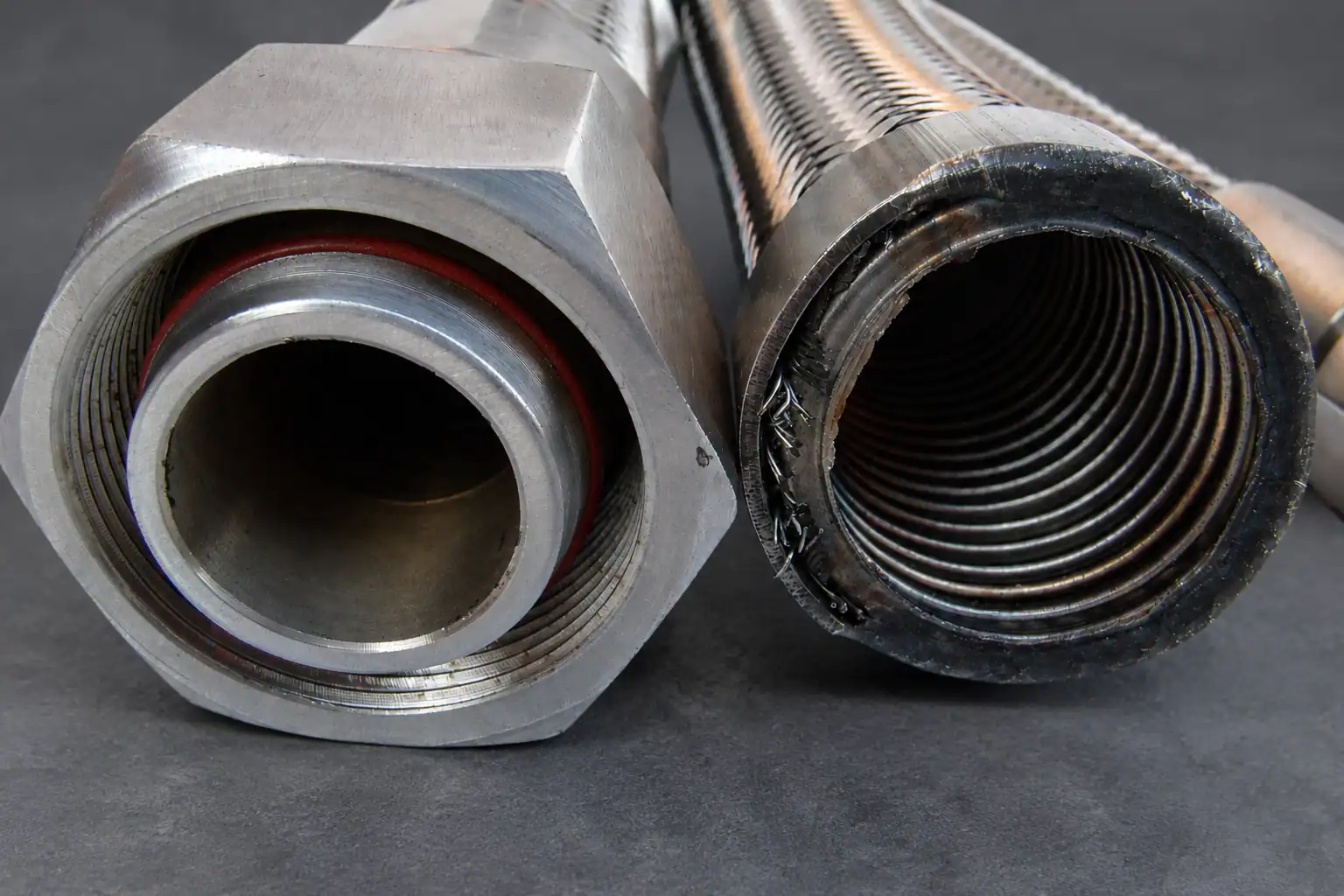

Końcówki węży metalowych Dwa przewody stalowe

Końcówki węży metalowych Przewód metalowy

Zdjęcia przewodów metalowych

Wąż metalowy - annular hose
Szkic techniczny węża stalowego

Wąż metalowy fałdowany równolegle SUS304
(Annular metal braided hose SUS304)
SUS304=1.4301=0H18N9

DN standardowy wąż metalowy fałdowany równolegle (annular standard version hose) promień gięcia
(bend radius)
(mm)
długość odcinka (unit lenght) oplot
(braid)
ciśnienie pracy@20°C

working pressure@20°C (BAR)

waga (weight) (KG/M)
mm  cale
(inch)
ID
(mm)
OD
(mm)
fala
(pitch)
(mm)
ścianka
(thickness)
(mm)
statyczny
(static)
dynamiczny
(flexing)
(metry) (mm) z 1 oplotem
(1 braid)
z 2 oplotami
(2 braids)
wąż
(hose)
oplot
(braid)
12 1/2″ 12,5 18 2,5 0,20 95 215 5.5-6 24x7x0.30 150 200 0,150 0,180
15 5/8″ 14,7 21,5 3,0 0,30 120 270 6 36x7x0.30 100 150 0,280 0,240
20 3/4″ 20,0 27,0 3,5 0,30 160 360 6 36x9x0.30 63 100 0,380 0,330
25 1″ 24,5 32,5 4,2 0,30 175 400 6 36x10x0.30 63 100 0,460 0,400
32 1-1/4″ 31,5 40,0 6,5 0,30 225 510 6 36x11x0.35 40 63 0,600 0,600
40 1-1/2″ 39,5 50,0 7,0 0,30 280 640 6 48x11x0.35 25 40 0,800 0,800
50 2″ 49,7 61,0 8,0 0,30 350 800 6 48x12x0.40 25 40 0,900 0,900
65 2-1/2″ 64,6 78,0 10,0 0,30 390 845 6 48x14x0.40 25 40 1,200 1,300
80 3″ 79,6 98,0 12,0 0,30 480 1000 6 64x15x0.40 25 40 1,400 1,600
100 4″ 99,6 118,0 12,0 0,40 600 1200 6 64x17x0.40 25 40 2,000 1,900
125 5″ 124,4 149,0 15,0 0,40 750 1500 6 96x13x0.50 25 40 2,800 3,500
150 6″ 149,5 178,0 18,0 0,50 900 1800 7.5-8 96x15x0.50 20 25 4,200 4,000
200 8″ 196,8 240,0 22,0 0,60 1000 2000 7.5-8 116x17x0.50 16 25 6,500 5,000
250 10″ 249,2 300,0 24,0 0,80 1250 2500 7.5-8 128x17x0.50 16 25 10,500 7,000
300 12″ 299,2 350,0 26,0 0,80 1500 3000 7.5-8 144x19x0.50 16 20 13,000 9,000
350 14″ 349,0 410,0 28,0 0,80 1750 3500 7.5-8 148x19x0.60 10 20 17,000 10,500
400 16″ 394,0 460,0 30,0 1,00 2000 4000 7.5-8 168x19x0.60 10 16

Katalog węży metalowych fałdowanych równolegle firmy HosemannKatalog: węże metalowe fałdowane równolegle firmy Hosemann

Katalog węży metalowych fałdowanych spiralnie firmy HosemannKatalog: węże metalowe fałdowane spiralnie firmy Hosemann


Podział przewodów i węży stalowych:

Węże metalowe

Przewód metalowy –  wąż stalowy o standardowej elastyczności

Standardowy wąż metalowy wykonany ze stali nierdzewnej. Tego typu wąż jest idealnym balansem pomiędzy ceną, a wytrzymałością ciśnieniową i wagą przy uwzględnieniu elastyczności. Ta wersja węży metalowych jest najczęściej wybierana przez użytkowników.
… więcej informacji


Węże metalowe

Przewód metalowy- wąż metalowy elastyczny wersja lekka

Wąż metalowy wykonany ze stali nierdzewnej. Węże elastyczne mają zmniejszoną grubość ścianki, co przekłada się na zwiększoną elastyczność węża, ale przy tym również na niższe ciśnienia jego pracy. Tego typu węże w wersji lekkiej stosowane są przede wszystkim przy bardzo trudnych i odpowiedzialnych instalacjach, dla których wymagana jest zwiększona zdolność kompensacji i elastyczności.
… więcej informacji


Węże metalowe

Przewód metalowy – wąż metalowy wersja ciężka

Węże stalowe w wersji ciężkiej posiadają zwiększoną grubość ścianki części elastycznej, co przekłada się na wyższe ciśnienia pracy tego typu węży. Wąż z nierdzewki w wersji ciężkiej stosowany jest przede wszystkim przy bardzo trudnych i odpowiedzialnych aplikacjach. Zazwyczaj występuje wówczas podwójny oplot stalowy na wężu jako dodatkowe wzmocnienie które usztywnia taki przewód metalowy.
… więcej informacji
