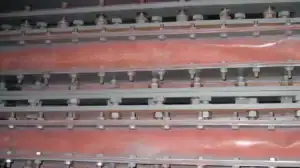

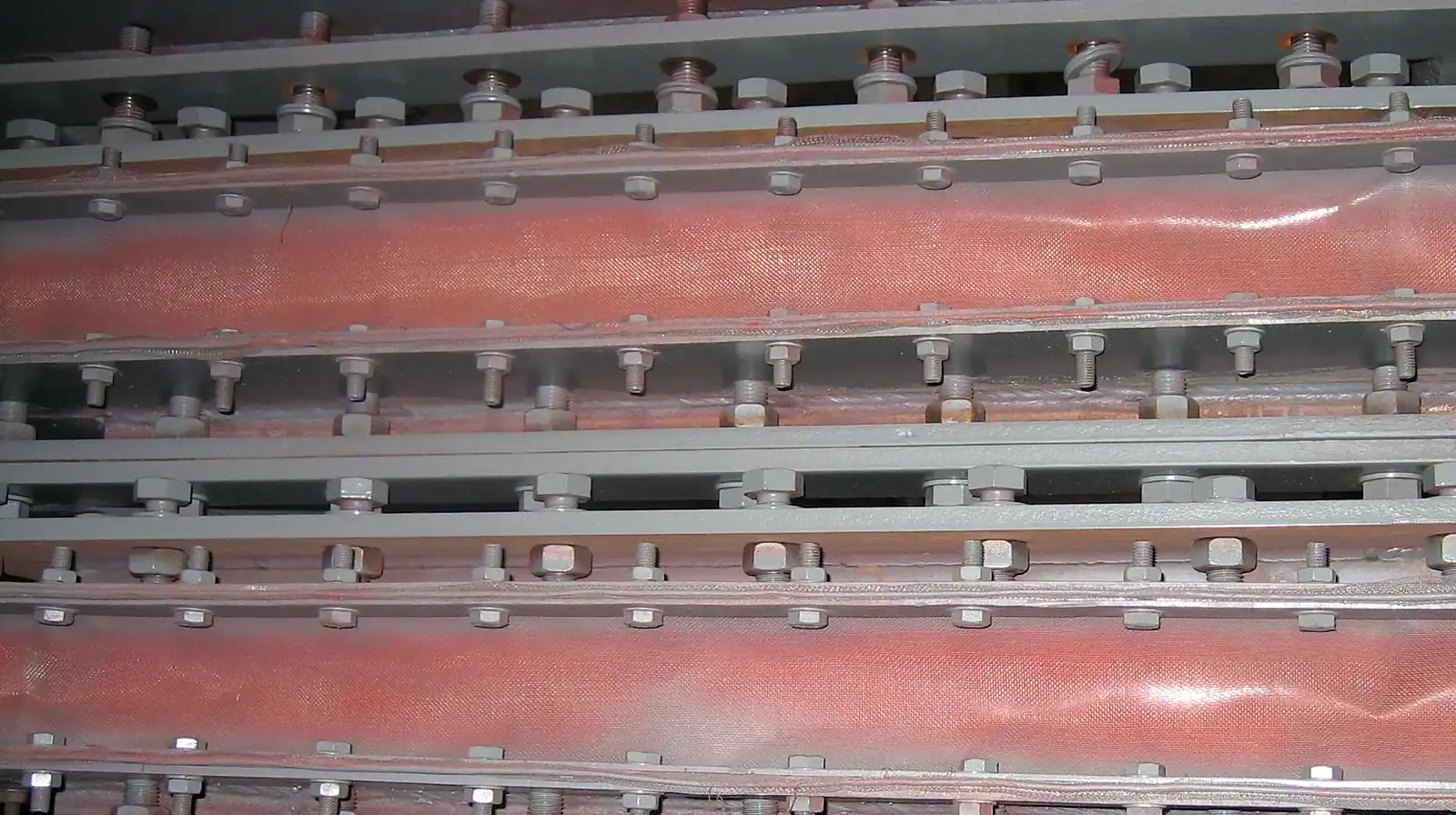

Kompensator tkaninowy

Kompensator tkaninowy

Kompensator tkaninowy, tekstylny – podstawowe informacje:

  • Przykładowe wykonanie kompensatorów tkaninowych: glinokrzemian, silikon, PTFE, włókno szklane, inne
  • Armatura: obie strony rama, najczęściej owiercenia pod wymiar
  • Wykonanie armatura: stal zwykła
  • Ciśnienie pracy [Bar]: do 4
  • Ciśnienie rozrywające [Bar]: do 6
  • Dopuszczalne podciśnienie [mmHg]: po konsultacji z działem technicznym Hosemann Polska
  • Zakres pracy temperatur [°C]: -60 do +1100 (czasowo 1240)
  • Medium: powietrze, spaliny, gazy, pyły, inne
  • Rozmiary: kwadrat/prostokąt o boku 4 m, koło/owal promień do 2 m (większe na zamówienie)

Informacje o przemieszczeniach kompensatorów tkaninowych:

  • Przemieszczenia osiowe do 90% długości zabudowy
  • Przemieszczenia poprzeczne 35% długości zabudowy
  • Przemieszczenia promieniowe do 10%
  • Przemieszczenia kątowe do 90°
  • Wibracje/drgania (o amplitudzie do 50 mm)

Kompensator tkaninowy (kompensator tekstylny) najczęściej instalowany jest w duktach odciągowych, gdzie ciśnienie jest relatywnie niskie, a rozmiary instalacji i zakresy temperatur pracy utrudniają stosowanie kompensatora metalowego i wykluczają stosowanie kompensatora gumowego.

Kombinacje stosowanych materiałów i ich właściwości pozwalają na zaprojektowanie i wykonanie kompensatora nawet dla bardzo agresywnych czy też korozyjnych mediów.

Poniżej wymieniono najczęściej stosowane materiały, jednak na życzenie klienta przy specjalnych aplikacjach możliwe jest użycie materiałów nietypowych, nie wymienionych poniżej.

Flaga Wielkiej Brytanii Information in English:

For compensator 01, fabric 5 layers, details as below (from inside to outside):
silicon gel iber, thickness 1.2 mm, resistant to high temperature up to 250*C
PTFE iber, thickness 1 mm, resistant to high temperature up to 260*C
insulation (aluminum silicate wool), resistant to high temperature up to 1200*C
glass iber, thickness 1.5 mm, resistant to high temperature up to 760*C
silicon gel iber, thickness 1.5 mm, resistant to high temperature up to 250*C

For compensator 02, working temperature is much higher (up to 450 or 550 degrees), fabric still 5 layers, but in different sequence, details as below (from inside to outside):
glass iber, thickness 1.5 mm, resistant to high temperature up to 760*C
insulation (aluminum silicate wool), resistant to high temperature up to 1200*C
silicon gel iber, thickness 1.2 mm, resistant to high temperature up to 250*C
PTFE iber, thickness 1 mm, resistant to high temperature up to 260*C
silicon gel iber, thickness 1.5 mm, resistant to high temperature up to 250*C

Kompensator tkaninowy – stosowane materiały:

Glinokrzemian - temp. pracy 1240 °C

Glinokrzemian – temp. pracy 1240 °C

Włókno szklane - temp. pracy do 550 °C

Włókno szklane – temp. pracy do 550 °C

Włókno szklane + folia - temp. pracy do 550 °C

Włókno szklane + folia – temp. pracy do 550 °C

Wzmacniająca siatka stalowa - stal nierdzewna

Wzmacniająca siatka stalowa – stal nierdzewna

Mata izolująca włókno szklane / glinokrzemian

Mata izolująca włókno szklane / glinokrzemian

Kompensatory tkaninowe - szkic techniczny

Kompensatory tkaninowe – szkic techniczny
