Kompensator uniwersalny wg normy

Uniwersalne kompensatory projektyjemy i używamy  są do niwelacji ruchów poprzecznych rurociągów w zakresie przekraczającym możliwości kompensatorów lateralnych i osiowych. Kompensatory uniwersalne to bardzo dobra alternatywa w przypadku gdy spodziewany ruch rurociągu w kierunku poprzecznym jest duży. Uniwersalny kompensator ma wydłużoną konstrukcje i dodanie większej ilości mieszków elastycznych pozwala na uzyskanie większych zakresów uzyskiwanej kompensacji ruchu.

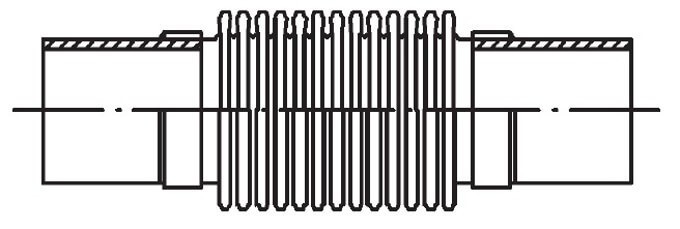

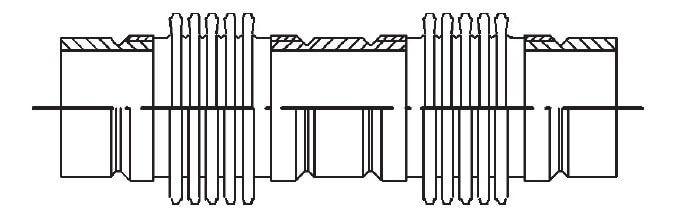

1) Unrestrained one or two below

NOTE: X – Applicable, (X) – Limited use

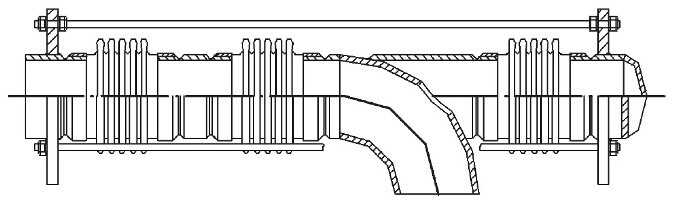

2) Pressure balanced

NOTE: X – Applicable, (X) – Limited use

Kompensatory metalowe i kompensatory gumowe

Firma Hosemann produkuje i dostarcza kompensatory do kompensacji rurociągów i ruchów wynikających z charakterystyki pracy instalacji. Kompensator mieszkowy to podstawowy produkt naszej firmy. Kompensatory metalowe ze stali nierdzewnej oraz kompensatory gumowe i tkaninowe są produkowane przez naszą firmę w Polsce i poza granicami. Produkujemy specjalne autorskie konstrukcje kompensatorów.

Zakresy pracy kompensatorów:

W zależności od przeznaczenia i miejsca zabudowy kompensator metalowy pracuje bezpiecznie w zakresach temp. od -200 °C do +600 °C czasem aż do 950 °C (Używana jest stal 310S). Praca kompensatorów w swoich granicznych temperaturach projektowych nie jest zalecana. Zachęcamy do stosowania faktorów redukujących ciśnienia pracy ze względu na wpływ wysokiej temperatury.

Typowe rozmiary kompensatorów metalowych oscylują w zakresach  wymiarów od DN32 do DN3000. Najczęściej produkowane systemy kompensacji nie przekraczają rozmiaru DN 1200 mm.  Kompensatory metalowe ze stali nierdzewnej  w wykonaniu specjalnym pracują w bardzo wysokich temperaturach. Temperatury pracy kompensatora specjalnego sięgają +950 °C, a nawet do +1050 °C  i są to górne granice pracy. Takie specjalne konstrukcje kompensatorów dostępne są  po konsultacji z działem technicznym Hosemann Polska.

Wersja tkaninowa (tekstylna) kompensatora do produkcji której standardowo używane są materiały takie jak glinokrzemian (temp pracy do +1240 °C), włókno szklane (+550 °C), silikon (+220 °C). Charakterystyka warunków pracy wymusza czasem stosowanie wkładki wykonanej z siatki stalowej. Dobór konstrukcyjny zależy bezpośrednio od medium i od temperatur pracy.

Kompensator gumowy najczęściej wykonany jest z gum o różnym składzie chemicznym –  EPDM, NBR, CR i zakończone kołnierzami wg normy DIN lub ASME czasem  stosowane są inne rodzaje połączń. Temperatury pracy kompensatorów gumowych limituje rodzaj gumy z której są wyprodukowane. Guma EPDM jest odpowiednia do stosowania dla lekkich kwasów i zasad. EPDM zachowuje swoje właściwości: -40 °C do +110 °C. Kompensatory gumowe charakteryzują się łatwością montażu i dostępnością oraz znacznie większą odpornością na drgania i żywotnością w porównaniu z kompensatorami metalowymi. W temperaturach powyżej 110 °C kompensatory gumowe można zastąpić kompensatorami stalowymi.

Kompensatory specjalne i kompensatory ze stali nierdzewnej produkujemy pod wymiar na życzenie klienta wg bardzo nietypowych wymagań dotyczących materiału i warunków pracy kompensatora.

Projektujemy i doradzamy w zakresie doboru kompensatorów wszystkich typów. Różnorodność wersji wykonania, jednak duże rozmiary produkowane są na zamówienie i są personalizowane. Będziemy wdzięczni za Państwa zapytanie.

Podział kompensatorów:

Hosemann kompensatory oraz węże i złącza dla przemysłu

Hosemann Polska to producent i dystrybutor specjalistycznych elementów technicznych.

Kompensatory i węże metalowe oraz elastyczne węże gumowe przemysłowe i złącza obrotowe.  Armatura do węży i dla technicznych instalacji ciśnieniowych. Nietypowe rozwiązania dla przemysłu.

Informacje o firmie

Nasza firma produkuje i dostarcza specjalistyczne elementy urządzeń ciśnieniowych stosowanych w przemyśle.

Kompensatory metalowe – łączniki elastyczne rurociągów.

Złącza camlock (nazywane również potocznie złączami kamlok) niskociśnieniowe złącza do węży i rurociągów.

Węże przemysłowe węże metalowe, jak i węże gumowe – węże firmy Parker i  Semperit. Wysoko-ciśnieniowe węże hydrauliczne i złączki do hydrauliki siłowej.

rury i rurki precyzyjne oraz wiele innych elementów takich jak różnego typu złącza, armatura przyłączeniowa, opaski, obejmy, peszle osłonowe kabli metalowych i węży itd.

Produkty są personalizowanie i dobór właściwego rozwiania wykonujemy według zaleceń klienta. Dbamy o to aby nasze produkty miały konstrukcję odpowiadającą ich najlepszej charakterystyce pracy i wymaganiom. Jeśli chcieliby Państwo poznać więcej informacji na temat konkretnego produktu oferowanego przez firmę, zapraszamy do kontaktu z naszym Działem Technicznym.

Referencje

Ciekawe realizacje

Realizacje Hosemann

Wiszące węże metalowe DN100 x 12 m pracujące w układzie „U” do układów przeciwpożarowych w systemach regałów przesuwnych wysokiego składowania.

Węże metalowe wiszące
spawanie węży nierdzewnych

Stalowe węże DN100 o długości 12 m każdy. Takie zastosowanie węży metalowych jest dość nietypowe dlatego że jest zastosowane na przesuwnych półkach wysokiego składowania, które ze względu na przepisy PPoż musza posiadać zasilanie wodą do tryskaczy. Tryskacze ze stali nierdzewnej zasilane wodą z węży metalowych  są istotnym elementem wpływającym na zabezpieczenie w przypadku pożaru.

Nasze węże metalowe posiadają w takich aplikacjach specjalne spawanie oraz mają dodaną sprężynę w celu polepszenia promieni gięcia dla uzyskania dłuższego czasu pracy. Dla węży metalowych pracujących wisząc w układzie U i dodatkowo ruszających się konstrukcja produkowana przez Hosemann osiąga bardzo długie czasy pracy.

Grubościenne kompensatory ze stali nierdzewnej

Najnowszy projekt. 90 x 4 mm oraz 60 x 4 mm. Duża trudność technologiczna, która łączy bardzo długi czas pracy oraz pokazuje co potrafi nasz dział produkcji. Wykonanie kompensatora stal nierdzewna SUS321.

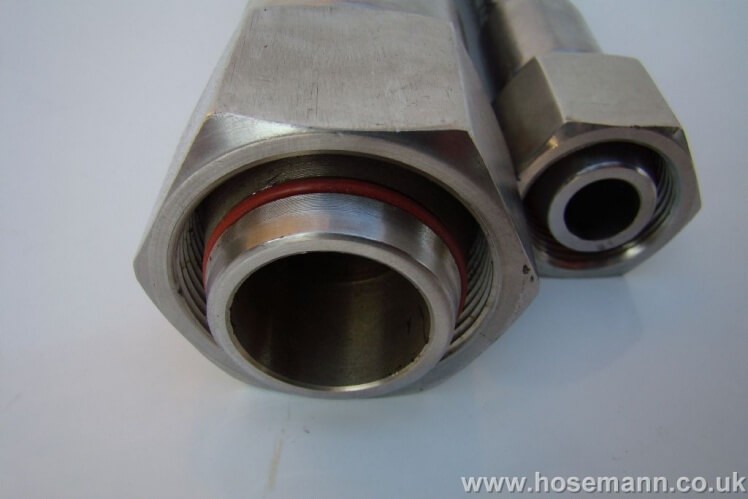

Spawanie i jakość armatury

Kompensator mieszkowy metalowy osiowy

Kompensator metalowy osiowy najczęściej zakończony jest króccem o takim samym rozmiarze co rurociąg, gdzie jest montowany lub kołnierzem. Duże rozmiary rurociągów wymuszają rezygnacje z kołnierza i stosujemy rurę aby dospawać kompensator bezpośrednio do rurociągu.

Potrafimy wyprodukowć kompensatory stalowe w różnych wymiarach, dlatego nie ma kompensatorów standardowych.

Kompensatory soczewkowe

Kompensator soczewkowy to kompensator wyglądem i funkcją zbliżony do kompensatora osiowego.

Kompensator soczewkowy składa się z dwóch lub wiecej połówek spawanych spawem wzdłużnym, w wyniku czego tworzy się kształt mieszka kompensującego.

Technologia kompensatorów soczewkowych była używana kiedyś powszechnie w wielu konstrukcjach w przemyśle, szczególnie w energetyce i hutnictwie.
Obecnie można zastąpić taki mieszek spawany z połówek jednym kawałkiem metalu uformowanym w mieszek kompensacyjny.

Posiadamy technologię wykonania kompensatorów osiowych o dużych rozmiarach, które bezpiecznie mogą zastąpić stare konstrukcje kompensatorów soczewkowych, nawet jeśli takie są w projekcie.

Duże rozmiary kompensatorów oraz grube ścianki kompensatora nie są dla nas przeszkodą. Potrafimy wykonać kompensatory dla układów o dużej ścieralności lub korozji chemicznej. Produkujemy kompensatory o grubości ścianki mieszka do 6 mm.

Kompensator mieszkowy metalowy osiowy typ: HCAU-1

Kompensator osiowy mieszkowy służy do kompensacji rurociągów i opcjonalnie stosuje się „rękaw” zapobiegający uszkodzeniu mieszków w czasie transportu medium przez rurociąg lub dla lepszego przepływu medium. Na zdjęciu widoczne są pręty montażowe które montuje się na czas transportu zapobiegając uszkodzeniu mieszków kompensatora. Dodatkowo pręty montażowe ułatwiają montaż kompensatora w ustalonej pozycji (naciąg wstępny). Po zakończeniu montażu pręty należy zdemontować.

Wykonanie mieszków: stal nierdzewna SUS321, kołnierze / króćce stal nierdzewna lub stal zwykła wg wymagań zamawiającego.

Typowe wymiary kompensatora:

• typ kompensatora: kompensator osiowy (axial compensator)
• rozmiar kompensatora [mm]: DN12 – DN3000
• ciśnienia pracy kompensatorów [Bar]: PN 1 – PN40
• długość zabudowy kompensatora: zależy od wymagań klienta
• zdolność kompensacji osiowej kompensatora: zależy od konstrukcji kompensatora oraz ilości i rodzaju mieszków kompensujących, w zasadzie można powiedzieć że to klient decyduje jakie są wymagania techniczne, a firma Hosemann produkuje kompensatory wg ścisłych wymagań klienta.

• A – osiowy (Axial)
• U – Universalny
• 1 – pojedynczy
• S – króciec (Stub pipe)
• F – kołnierz (Flange)
