Obejmy skorupowe i metalowe opaski zaciskowe

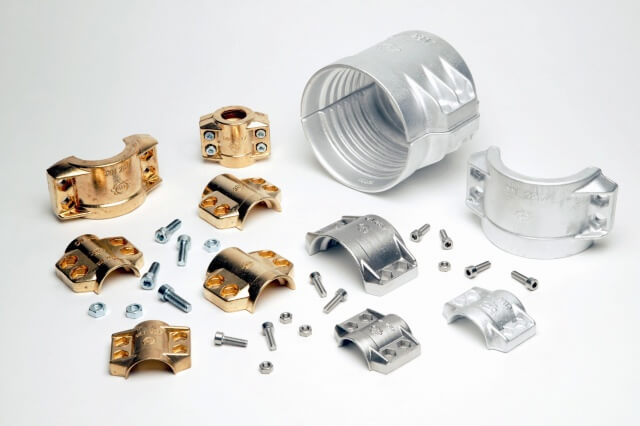

Obejmy skorupowe stosuje się do montażu armatury do węży gumowych. Alternatywa dla obejm skorupowych to opaski metalowe o różnej konstrukcji.
Ciśnienia pracy węży gdzie stosujemy opaski i obejmy skorupowe są podobne. Ze względu na wygodę w montażu używamy opasek metalowych ponieważ obejmy skorupowe mogą pękać podczas użytkowania i podczas samego montowania obejm skorupowych. Opaski mocujące z podwójnym zamkiem stosujemy na węzach o dużych rozmiarach, węże do rozmiaru DN80 najczęściej montowane są z armaturą za pomocą opaski metalowj z pojedynczym zamkiem.
Pojedynczy lub podwójny zamek to nic innego jak zwykła śruba np. M6 do M10 ściągająca opaskę. Śruba montażowa i opaska metalowa mogą być wykonane ze stali zwykłej ocynkowanej oraz ze stali nierdzewnej SUS304 lub 316Ti. W przypadku konieczności montażu węży niskociśnieniowych, ze względu na cenę najlepiej jest stosować metalowe opaski z jedną lub dwoma śrubami montażowymi.
Dwie połowy obejmy skorupowej skręcone razem służą do montażu armatury na wężu gumowym. Montaż realizowany jest za pomocą 4 śrub. Ważne jest równomierne skręcanie śrub montażowych. Zalecamy stosowanie jako zabezpieczeń stalowych linek whipcheck… więcej informacji
Metalowe opaski zaciskowe i mocujące produkujemy są ze stali zwykłej ocynkowanej lub stali nierdzewnej. W zależności od rozmiaru opaski stosujemy jedną lub dwie śruby montujące opaskę. …więcej informacji
Obejmy skorupowe używamy do montażu złącza kłowego na wężu do powietrza. Zalecamy stosowanie jako zabezpieczeń linek whipcheck. …więcej informacji
9 lutego 2022
Bez kategorii
Możliwość komentowania Opaski metalowe zaciskowe, opaski ślimakowe została wyłączona
Karol Wilczek
Opaski metalowe zaciskowe
opaski ślimakowe
Metalowe opaski zaciskowe. Opaska mocująca najczęściej wykonana jest ze stali zwykłej ocynkowanej lub stali nierdzewnej (W1-W5 tabela poniżej).
Opaska nierdzewna i śruba montująca opasek metalowych jest wykonana ze stali zwykłej ocynkowanej lub ze stali nierdzewnej. Wersja dobierana jest wg wymagań określonych przez klienta. Wiele kombinacji wariantowych pozwala dobrać odpowiednią wersje dla danej aplikacji.
Opaski metalowe zaciskowe stosowane są do szybkiego montażu armatury na wąż. Opaski mają jedną śrubę mocującą lub dwie śruby mocujące.
| Zakresy średnic opasek metalowych: |
| Opaski mocujące: 8 – 250 mm |
| Opaski zaciskowe: 18 – 260 mm |
Najczęściej do produkcji opasek metalowych są stosowane materiały:
| W1 = stal ocynkowana |
W2 = AISI 430 |
W4 = AISI 304 |
W5 = AISI 316 |
| AISI (USA) |
W. NR (EU) |
PN (PL) |
C max (%) |
Cr (%) |
Ni (%) |
Mo (%) |
Inne |
| 430 |
1.4016 |
H17 |
0,08 |
16÷18 |
– |
– |
– |
| 304 |
1.4301 |
0H18N9 |
0,07 |
17÷19,5 |
8÷10,5 |
– |
– |
| 304L |
1.4306 |
00H18N10 |
0,03 |
18÷20 |
10÷12 |
– |
– |
| 316 |
1.4401 |
0H17N12M2 |
0,05 |
16÷18 |
11÷14 |
2÷2,5 |
– |
| 316L |
1.4404 |
00H17N14M2 |
0,03 |
16,5÷18,5 |
10÷13 |
2÷2,5 |
– |
| 316Ti |
1.4571 |
H17N13M2T |
0,08 |
16,5÷18,5 |
10,5÷13,5 |
2÷2,5 |
Ti |
| 321 |
1.4541 |
1H18N9T |
0,08 |
17÷19 |
9÷12 |
– |
Ti |
Zalety: odpowiednie dobranie rozmiaru i typu opaski mocującej jest bardzo ważne i umożliwia bardzo tani sposób wykonania przewodu gumowego.
Minusem takiej aplikacji jest relatywnie niskie ciśnienie pracy i w przypadku konieczności osiągnięcia wysokich ciśnień pracy zalecamy stosowanie obejm skorupowych (do 18 bar) oraz alternatywnie wersji zaciskanej przez tuleję zaciskającą.
Zamawiając ten asortyment należy pamiętać, aby określić szerokość opaski [mm] oraz materiał wykonania opaski oraz zamka i śruby montującej.
Lista opasek metalowych zaciskowych i ślimakowych:
