Kompensatory gumowe kołnierzowe

Kompensator gumowy występuje w trzech podstawowych wersjach: bez ściągów, ze ściągami oraz jako kompensatory zawiasowe.

Czasem do środka kompensatorów gumowych wkładana jest wkładka z PTFE – wkładka PTFE w kompensatorze podnosi jego odporność chemiczną.  Zastosowanie rury wewnętrznej w kompensatorze gumowym  zapobiegająca przedwczesnemu wycieraniu się mieszka gumowego. Kompensator gumowy do pracy na podciśnieniu ma zamontowaną sprężynę wewnętrzną która zapobiega „sciągnięciu” sie mieszka.

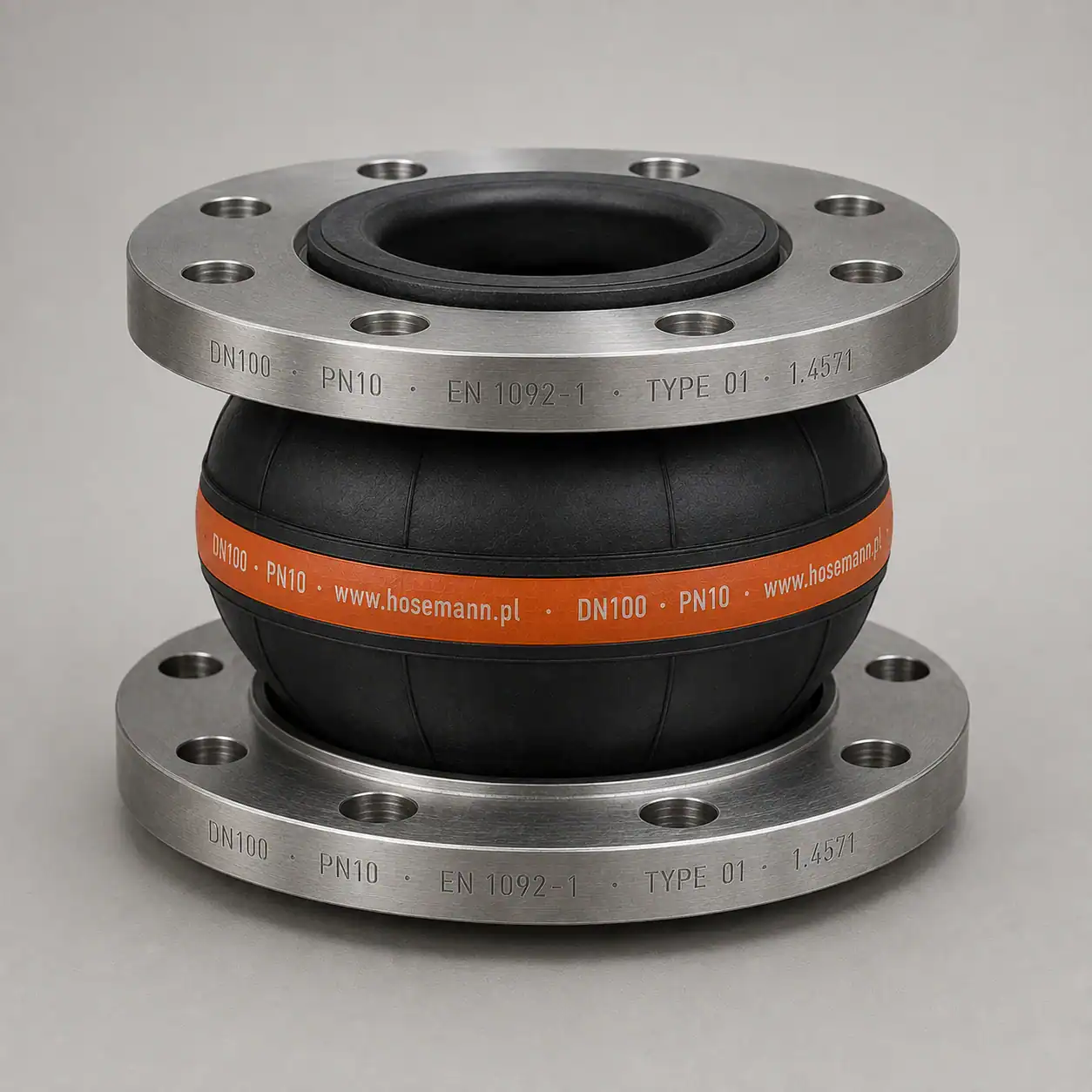

Kompensator gumowy kołnierzowy

Charakterystyka kompensatorów gumowych kołnierzowych:

  • Wykonanie mieszków: guma kompensatora EPDM (NBR) (CR)
  • Armatura: obie strony kołnierz luźny PN10/PN16
  • Wykonanie armatura: kołnierze stal zwykła lub SS
  • Ciśnienie pracy [Bar]: 12 – 16
  • Ciśnienie rozrywające [Bar]: 35
  • Dopuszczalne podciśnienie [mmHg]: 650
  • Zakres pracy temperatur [°C]: -40 do +110
  • Medium: powietrze, woda, woda morska, lekkie kwasy i zasady
  • Rozmiary: DN32 – DN1000 (większe na zamówienie)

Kompensatory gumowe kołnierzowe EPDM, PTFE, NBR i CR:

Układ połączeń stałych niejednokrotnie wymusza stosowanie kompensatorów, a w przypadku niskich ciśnień najwygodniejszym i zarazem najtańszym rozwiązaniem jest użycie kompensatora gumowego kołnierzowego.

Kompensator gumowy umożliwia prostą kompensację osiową (axial compensation) przy dość dobrej kompensacji poprzecznej (lateral compensation). Kompensatory gumowe bardzo często używane są np. w układach pomp, gdzie pełnią rolę „reduktora drgań” nie pozwalając na przenoszenie się drgań z pompy na układ połączeń stałych, prowadzących do rurociągu głównego (czy też na linię technologiczną).

Guma Medium Temperatura min. [ºC] Temperatura max. [ºC] Ciśnienie max. [Bar]
EPDM woda, para, powietrze, azot, słabe kwasy, amoniak, fenol, gliceryna -40 110 16
NBR zasady nieorganiczne, etanol, glikol dwuetylenowy, azot -60 90 10
CR acetylen, gaz ziemny, azot, butan, fekalia, ścieki z dodatkiem substancji ropopochodnych -25 100 10
