Kompensator metalowy mieszkowy

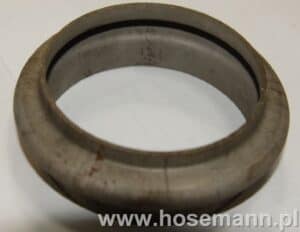

Kilka metalowych kompensatorów mieszkowychHosemann Polska projektuje i produkuje kompensatory metalowe  mieszkowe od 2006 roku.

W zależności od przeznaczenia i miejsca zabudowy kompensator metalowy lub z wkładką PTFE może pracować w zakresach temp. od -200 °C do +600 °C (zastosowana wkładka PTFE w kompensatorze limituje górny zakres temperatur pracy kompensatorów). Najczęściej mieszki kompensujące wykonane są ze stali nierdzewnej SUS321 czasem ze stali SUS316 lub SUS304, a kołnierze lub króćce są spawane do mieszka przy użyciu metody TIG. Kompensator metalowy w wykonaniu specjalnym może pracować w temperaturach sięgających do +900  a przy użyciu stali  SUS310S maksymalna temperatura pracy sięga 1050 °C.

AISI (USA) W. NR (EU) PN (PL) C max (%) Cr (%) Ni (%) Mo (%) Inne
430 1.4016 H17 0,08 16÷18
304 1.4301 0H18N9 0,07 17÷19,5 8÷10,5
304L 1.4306 00H18N10 0,03 18÷20 10÷12
316 1.4401 0H17N12M2 0,05 16÷18 11÷14 2÷2,5
316L 1.4404 00H17N14M2 0,03 16,5÷18,5 10÷13 2÷2,5
316Ti 1.4571 H17N13M2T 0,08 16,5÷18,5 10,5÷13,5 2÷2,5 Ti
321 1.4541 1H18N9T 0,08 17÷19 9÷12 Ti

Tabela: dane techniczne kompensatorów mieszkowych

Kompensator mieszkowy najczęściej pracuje w zakresach ciśnień od 1 Bara do 63 Bar, w rozmiarach od DN25 do DN4000. Wyższe ciśnienia pracy są możliwe, ale należy w tej sprawie skonsultować się z działem technicznym ponieważ wysokie ciśnienia pracy kompensatorów często idą w parze z wysokimi temperaturami pracy i przy doborze należy pamiętać o faktorach redukujących.

Najczęściej stosowaną armaturą jest zakończenie kołnierzem lub króćcem czasem stosujemy nypel lub złącze camlock.

Firma Hosemann stawiamy na wysoką jakość i to jest najważniejszy faktor.

Nierdzewny kompensator mieszkowy który pracuje w średnio obciążonych warunkach może pozostawać sprawny nawet 10 lat. Czas pracy bezpośrednio podawany jest w ilościach cykli, ale zależny jest od rodzaju użytego materiału i technologii produkcji mieszków kompensacyjnych oraz technologii spawania.  Jednak nie bez znaczenia pozostaje sposób montażu, eksploatacji oraz miejsce instalacji.

Podział kompensatorów mieszkowych:

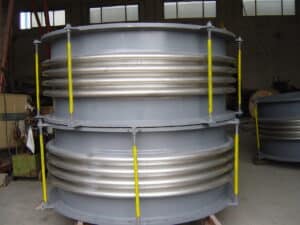

  • Kompensator mieszkowy osiowy projektowany jest dla aplikacji gdzie konieczna jest kompensacja osiowa z bardzo ograniczoną zdolnością kompensacji poprzecznej.
    Flaga Wielkiej Brytanii (eng. Axial Compensator only used for axial movements. Very small lateral movements are also possible to compensate).



  • Kompensator mieszkowy kątowy z przyspawanym zawiasem pozwala na ruch kompensujący w jednej płaszczyźnie – kompensacja w jednej płaszczyźnie.
    Flaga Wielkiej Brytanii (eng. Angular Compensator welded hinge allows movement in one plane).

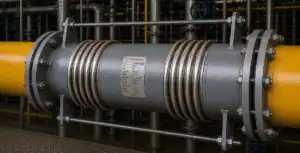

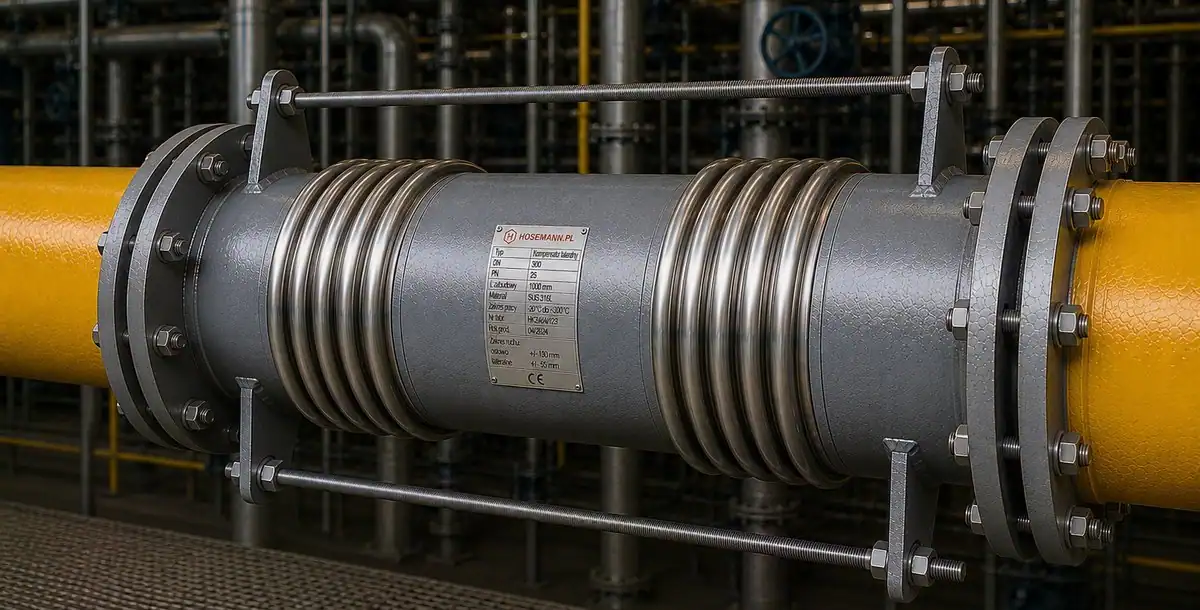

  • Kompensator mieszkowy lateralny / kompensator poprzeczny projektowany jest do kompensacji ruchów poprzecznych w różnych kierunkach, głównie tam gdzie jest wymagana kompensacja w kierunku prostopadłym do osi rurociągu.
    Flaga Wielkiej Brytanii (eng. Lateral Compensator is designed to compensate for lateral movements in different planes).



  • Kompensator mieszkowy przegubowy pozwala na kompensacje w każdym możliwym kierunku.
    Flaga Wielkiej Brytanii (eng. Gimbal Compensator – Gimbal Expansion Joints allows movement in any possible plane).



  • Kompensator mieszkowy uniwersalny stosowany jest wszędzie tam gdzie wymagane są większe zakresy kompensacji poprzecznej niż te, które mogą osiągnąć kompensatory lateralne.
    Flaga Wielkiej Brytanii (eng. Universal Compensators are designed compensate larger then normal lateral movements).



Kompensator metalowy mieszkowy osiowy
Kompensatory metalowe
Jedną z głównych grup produktów firmy Hosemann Polska są kompensatory ze stali nierdzewnej. Od wielu lat zajmujemy się ich produkcją kompensatory stal nierdzewna. … więcej informacji
